Novità in Archibus V.2023.02

Miglioramenti della classificazione degli asset (Idea UserVoice)

Nella versione 2023.01, il modello di dati degli asset è stato migliorato per supportare più livelli di categorie di asset. Grazie a questa iniziativa, lo schema di Archibus si allinea meglio al metodo di classificazione degli asset di Unified Data Model e BIM (Revit)

Nella versione 2023.02, continuiamo con questa funzionalità aggiornando le viste di Archibus conformemente a questo cambiamento di schema. I responsabili degli asset ora possono definire nuove categorie di asset e mapparle ai parametri dei tipi di Revit immettendo i dati attraverso moduli e flussi di lavoro di facile utilizzo. Grazie alla definizione di questa relazione, i responsabili degli asset potranno sfruttare le modifiche future dei report che raggruppano i dati in base a classificazioni e famiglie di asset.

Raggruppamento di standard di apparecchiature simili in famiglie di asset

Grazie a questa modifica dello schema, è ora possibile raggruppare standard di apparecchiature simili in famiglie di asset. Ad esempio, è possibile raggruppare gli standard apparecchiature per le caldaie, anche se con capacità diverse, in un'unica famiglia "Caldaie".

Per eseguire questi raggruppamenti, definire innanzitutto le famiglie utilizzando la nuova attività Aggiungi o Modifica famiglie di asset per accedere alla nuova tabella Famiglie di asset Archibus. Quindi, assegnare le famiglie di asset Archibus ai record Standard apparecchiature completando il campo Codice famiglia nella tabella Standard apparecchiature.

Inoltre, la tabella Famiglie di asset Archibus collega la tabella Categorie BIM alla tabella Famiglie BIM, per consentire ad Archibus di mapparle al modello unificato di dati BIM.

Ampliamento degli standard apparecchiature con attributi personalizzati

Nell'ambito dell'integrazione di BIM e Archibus, è ora possibile memorizzare ulteriori dettagli negli standard apparecchiature, affinché i dati di Archibus siano allineati ai parametri di istanza/tipo dei dati del modello BIM.

Ad esempio, una torre di raffreddamento da 350 tonnellate rappresentata nel modello BIM può disporre di parametri aggiuntivi per i quali non esistono campi corrispondenti in Archibus. Senza campi corrispondenti, questi dati non possono essere importati in Archibus.

Per i dati rappresentati nel modello BIM che sono specifici solo per alcuni tipi di apparecchiature (tipi di famiglie di Revit), è ora possibile memorizzare queste informazioni in Archibus utilizzando attributi personalizzati nella tabella Standard apparecchiature. La possibilità di memorizzare queste informazioni come attributi nella tabella Standard apparecchiature, anziché dover creare nuovi campi Standard apparecchiatura per queste informazioni, consente di mantenere organizzata e ordinata la tabella Standard apparecchiature, poiché non conterrà campi che si riferiscono solo a determinati tipi di apparecchiature.

La procedura di aggiunta di attributi personalizzati alla tabella Standard apparecchiature è simile alla funzionalità esistente che consente di assegnare gli attributi degli asset alle apparecchiature. Tuttavia, quando si assegnano attributi agli standard apparecchiature, i valori vengono salvati nella tabella Attributi asset standard apparecchiature (eqstd_asset_attribute).

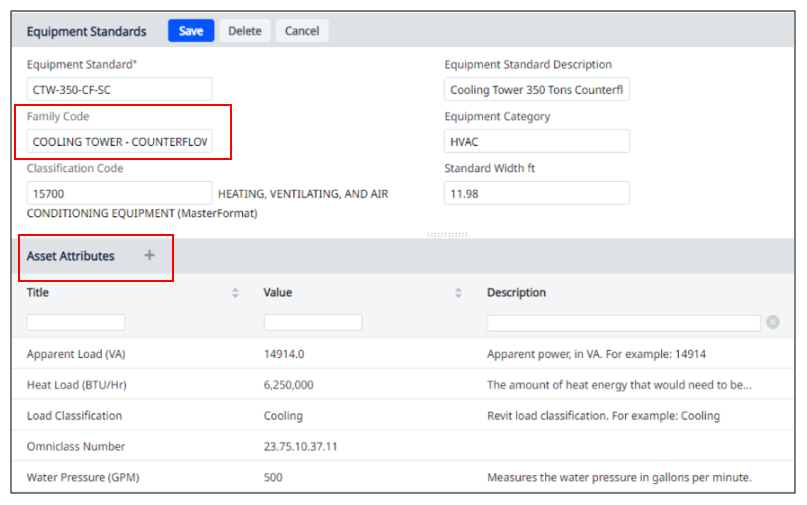

Ad esempio, nell'immagine precedente, lo standard apparecchiature relativo alle torri di raffreddamento dispone di una serie di attributi di asset, che sono specifici per questo tipo di apparecchiature e possono memorizzare i dati del modello BIM.
