Novità in Archibus V.2023.01

Visualizzatore BIM: esplorazione di Inventario spazio

Archibus V.2023.01 continua l'espansione delle funzionalità di Visualizzatore BIM attraverso l'aggiunta di una nuova scheda Locali da utilizzare per i locali del modello Revit.

Nelle versioni precedenti di Visualizzatore BIM, era possibile fare clic su un locale nel modello e visualizzare il modulo Dettagli del locale, che conteneva i dati fondamentali relativi al locale. Con la versione V.2023.01, è ora possibile accedere a informazioni complete sui locali nel modello BIM.

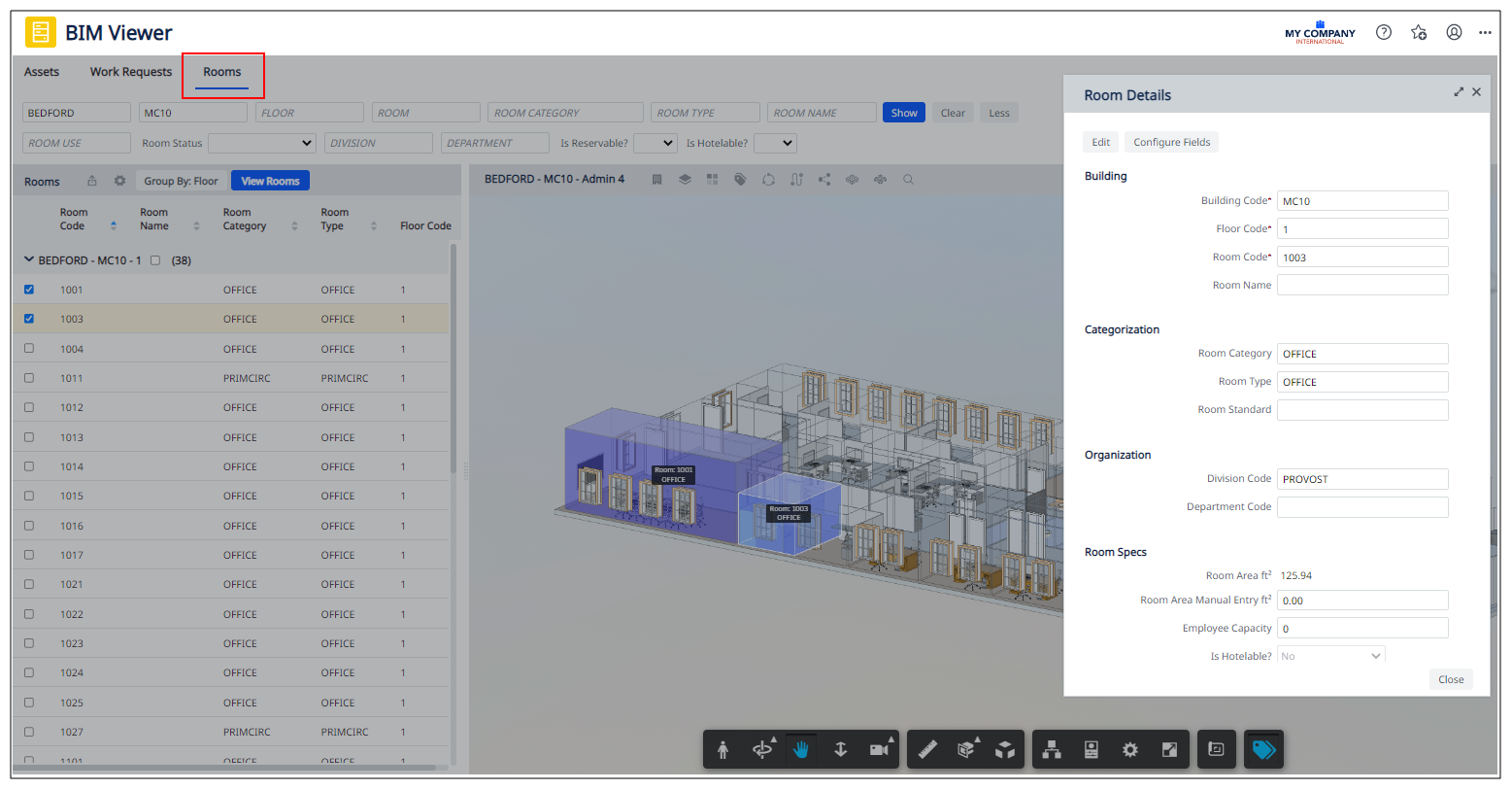

Dalla scheda Locali, se si immette un edificio nel filtro, è possibile selezionare una serie di locali dall'apposito elenco e visualizzarne la posizione sul piano. Facendo clic su un locale nel modello, si accede al modulo completo Dettagli del locale per visualizzare o modificare le proprietà del locale, inclusi i campi definiti dall'utente (pulsante Configura campi). Ad esempio, nell'immagine seguente l'utente ha selezionato i locali 1001 e 1003 dall'elenco dei locali e Visualizzatore BIM li ha evidenziati sulla planimetria. L'utente ha quindi fatto clic sul locale 1003 per visualizzarne i dettagli.

Oltre a individuare locali specifici e visualizzarne i dettagli, è possibile evidenziare i locali nel modello in base alla categoria di locale, al tipo di locale, alla divisione, al reparto e allo stato Utilizzabile per hoteling mediante il menu Evidenziazioni.

Dettagli

Argomento della guida:

Visualizza file
