Novità in Archibus V.2023.01

Visualizzatore BIM: integrazione dello spazio nelle query del sistema di apparecchiature

Archibus V.2023.01 include miglioramenti che consentono di integrare lo spazio nelle query del sistema di apparecchiature.

Comando Evidenzia locali serviti

Quando si pianifica un lavoro di manutenzione su un sistema di apparecchiature, è utile conoscere i locali interessati da tale sistema. Ad esempio, se occorre portare un sistema offline per la manutenzione, è possibile visualizzare i locali dell’edificio che saranno interessati da questo evento.

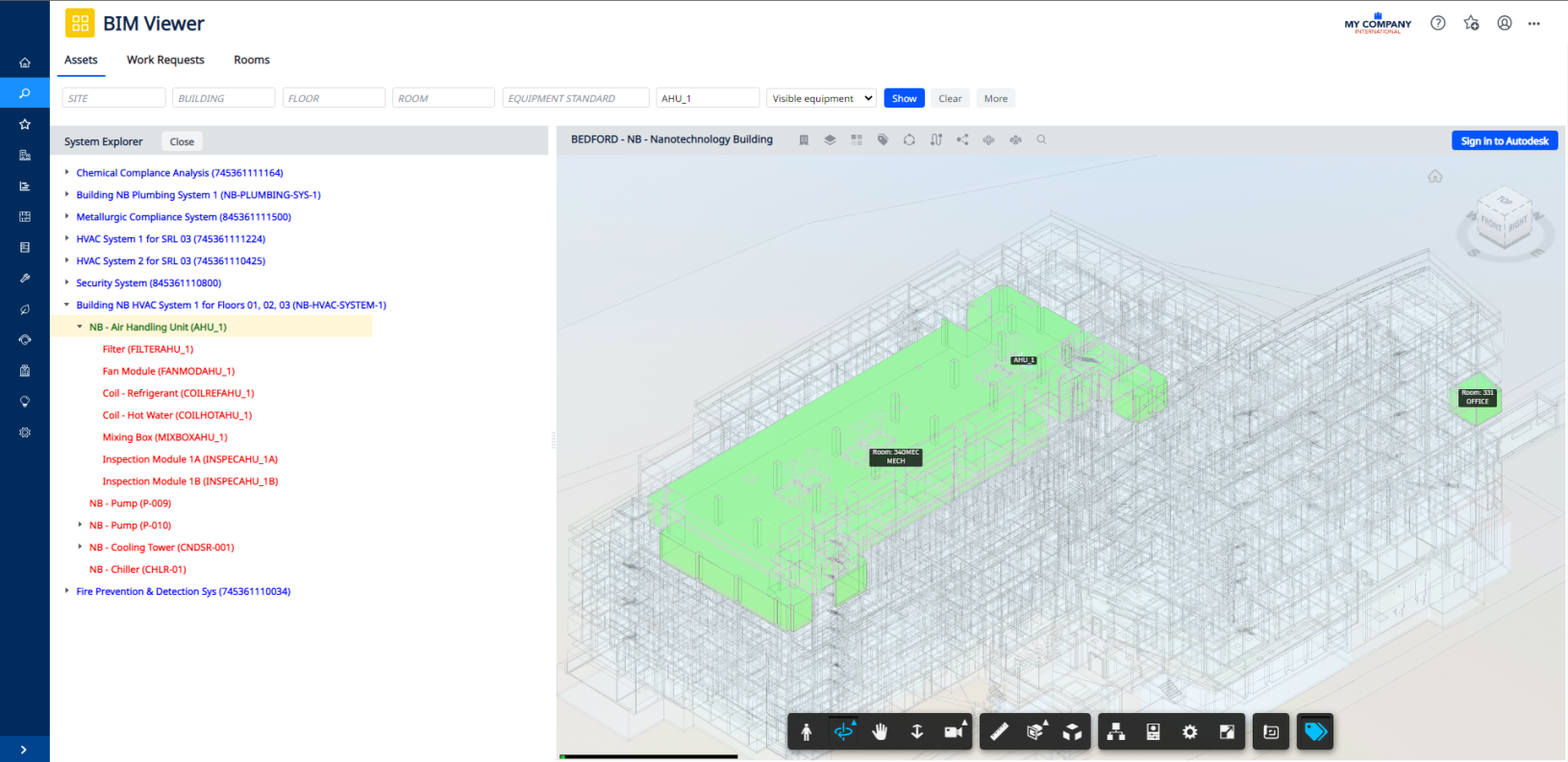

Per soddisfare questa esigenza, il menu Traccia adesso include il comando Evidenzia locali serviti, che permette di identificare visivamente i locali serviti da un asset o dal relativo sistema di apparecchiature. La relazione tra l’asset e i locali viene impostata dall’attività Asset/Dati background/Definisci spazio servito per apparecchiatura esistente.

Applicazione della traccia di sistema a un livello selezionato

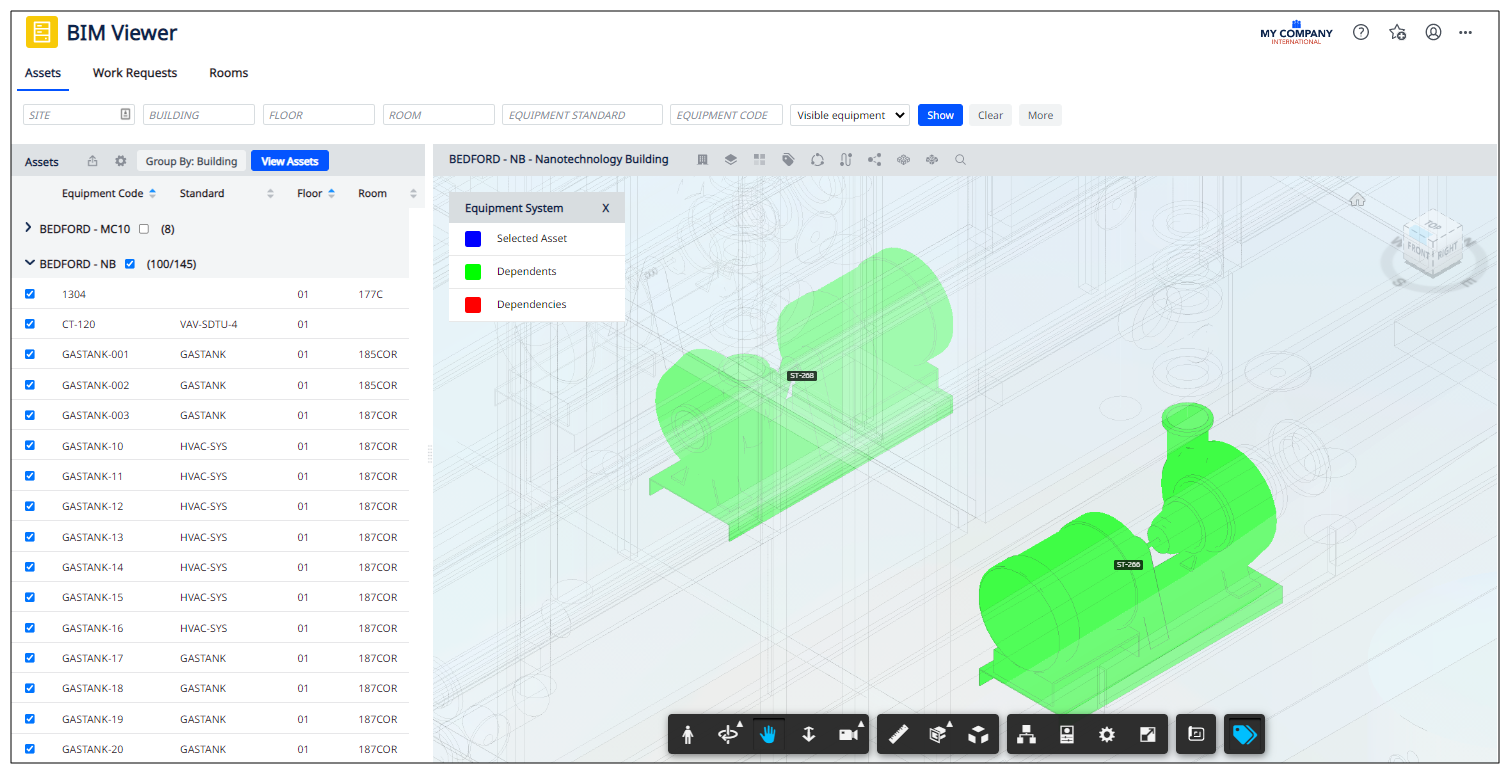

Una volta tracciato un sistema di apparecchiature, è possibile impostare l’evidenziazione in modo che rimanga attiva se si carica un livello specifico. Un miglioramento apportato alla versione V.2023.01 soddisfa questa esigenza mantenendo l’evidenziazione della traccia quando si ingrandiscono vari livelli del modello BIM. Si supponga, ad esempio, di eseguire Traccia sistema apparecchiatura per l’unità di raffreddamento CNDS-008 nell'edificio NB e che il comando Traccia evidenzi due pompe dipendenti sul livello 00 (livello Foundations). Successivamente, si sceglie il livello 00 dall'elenco dei livelli. Nel modello viene ingrandito il livello 00 e vengono visualizzati solo i componenti del sistema che si trovano su questo livello, ovvero le due pompe dipendenti. Le pompe mantengono il colore di evidenziazione della traccia.
