Novedades en Archibus V.2023.02

Visor BIM: ajustes de visualización

Para mejorar la experiencia del usuario de Visor BIM, hemos agregado un comando que permite a los usuarios configurar aspectos de la visualización del modelo.

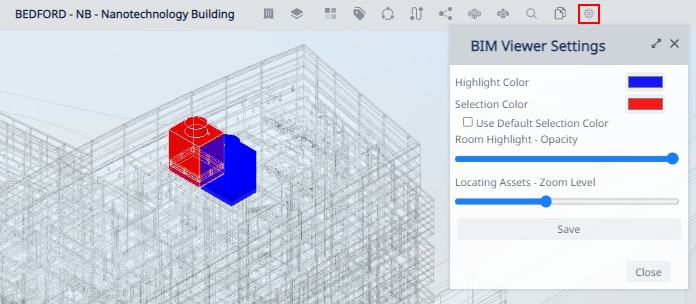

Desde la cinta de la parte superior del Visor, ahora se puede acceder al formulario Ajustes de Visor BIM para controlar:

• los colores predeterminados para resaltar y seleccionar activos. Con este cambio, se pueden controlar los colores para resaltar y seleccionar activos y distinguir mejor los activos seleccionados. Por ejemplo, en la imagen de abajo, el usuario ejecutó una consulta que resaltó ambos máquinas enfriadoras para, luego, seleccionar la de la izquierda.

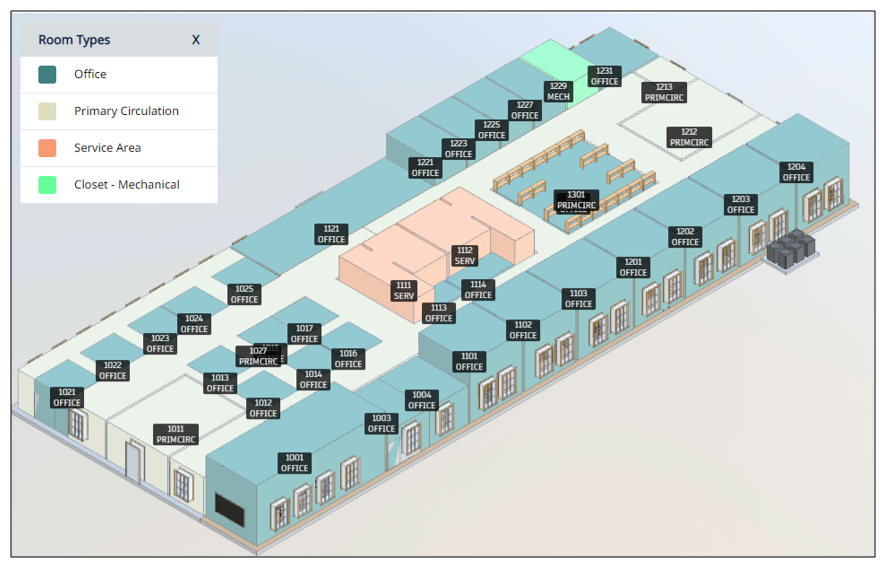

• el nivel de opacidad de las luces del espacio. Establecer la opacidad puede crear mejores informes visuales que no distorsionen los colores. Por ejemplo, puede hacer que los espacios sean completamente opacos para ocultar detalles que no hagan falta para visualizar la asignación de espacio.


• el zoom predeterminado al ubicar activos. Utilice este ajuste para proporcionar un mejor contexto al ubicar activos.

Una vez hechos estos ajustes, se aplicarán a todos los modelos con los que trabaje durante la sesión actual. Los gestores del sistema pueden aplicar los ajustes de visualización globalmente configurándolos desde la tarea Catalogar modelos BIM.

Detalles

Temas de ayuda:

• Visor BIM: generalidades

• Visor BIM: controlar la visualización de un modelo BIM

Archivo de vista

• ab-bim-viewer.axvw

Rutas del Navegador para el Visor BIM

• Mantenimiento / Mantenimiento correctivo (Archibus SaaS)

• Activos / Activos / Gestor de activos (Archibus SaaS)

• Mantenimiento / Mantenimiento correctivo / Supervisor

• Activos / Activos / Gestor de activos

• Activos / Activos empresariales / Gestor de activos de instalaciones
