Novedades en Archibus V.2023.01

Visor BIM: integrar consultas del sistema de equipos con Espacio

Archibus V.2023.01 incluye mejoras para integrar el espacio en las consultas del sistema de su equipo.

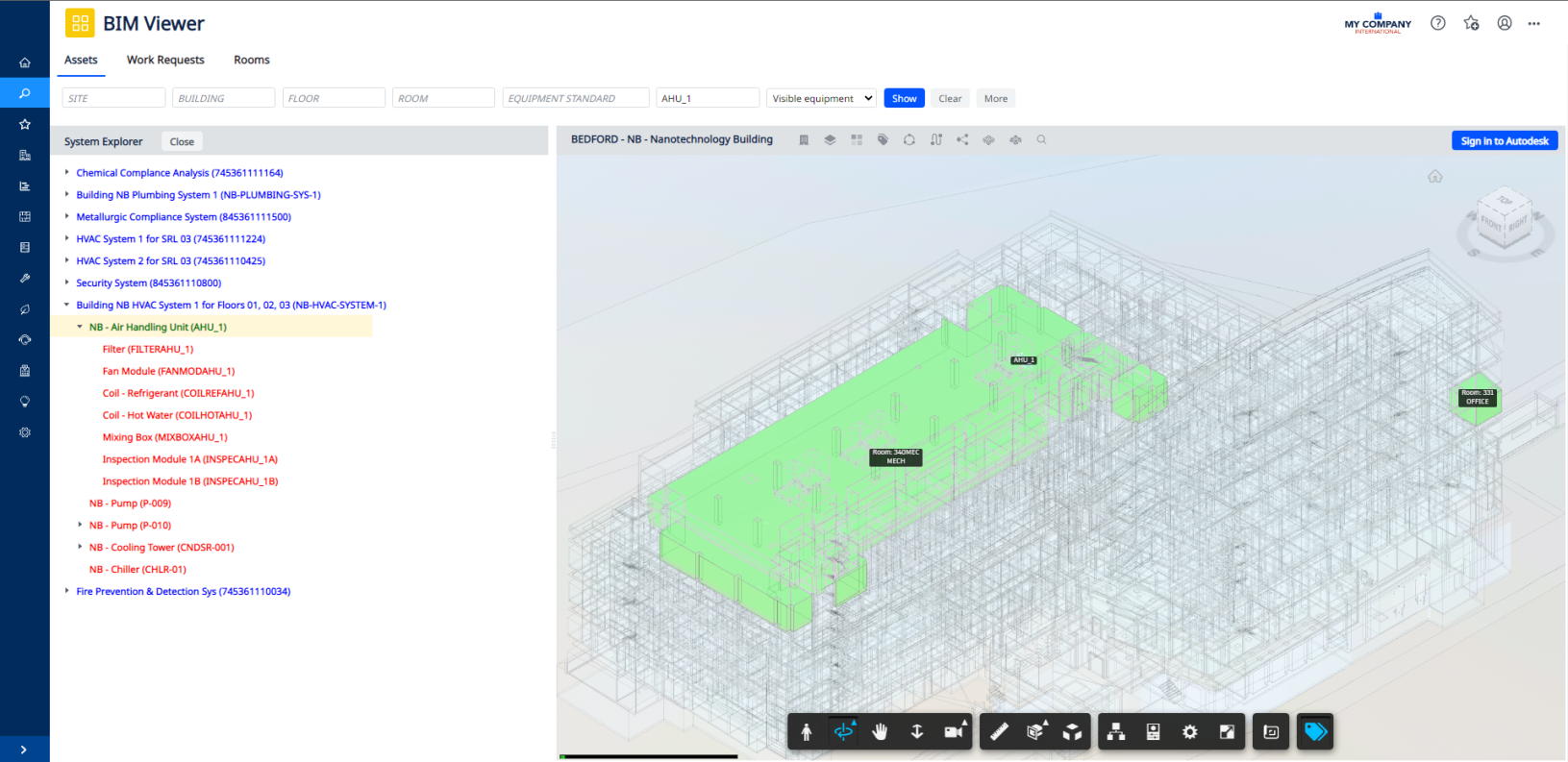

Comando Resaltar espacios atendidos

Cuando se planifica el trabajo de mantenimiento en un sistema de equipos, es útil conocer los espacios a los que afecta dicho sistema. Por ejemplo, si necesita desconectar un sistema para mantenimiento, querrá saber qué espacios del edificio se verán afectados.

Para satisfacer esta necesidad, el menú Trazar incluye ahora el comando Resaltar espacios atendidos para que pueda identificar visualmente los espacios a los que presta servicio un activo o su sistema de equipos. La relación entre el activo y los espacios se establece mediante la tarea existente Activos / Datos de base / Definir espacio atendido por equipo.

Aplicar la función Trazar sistema a un nivel seleccionado

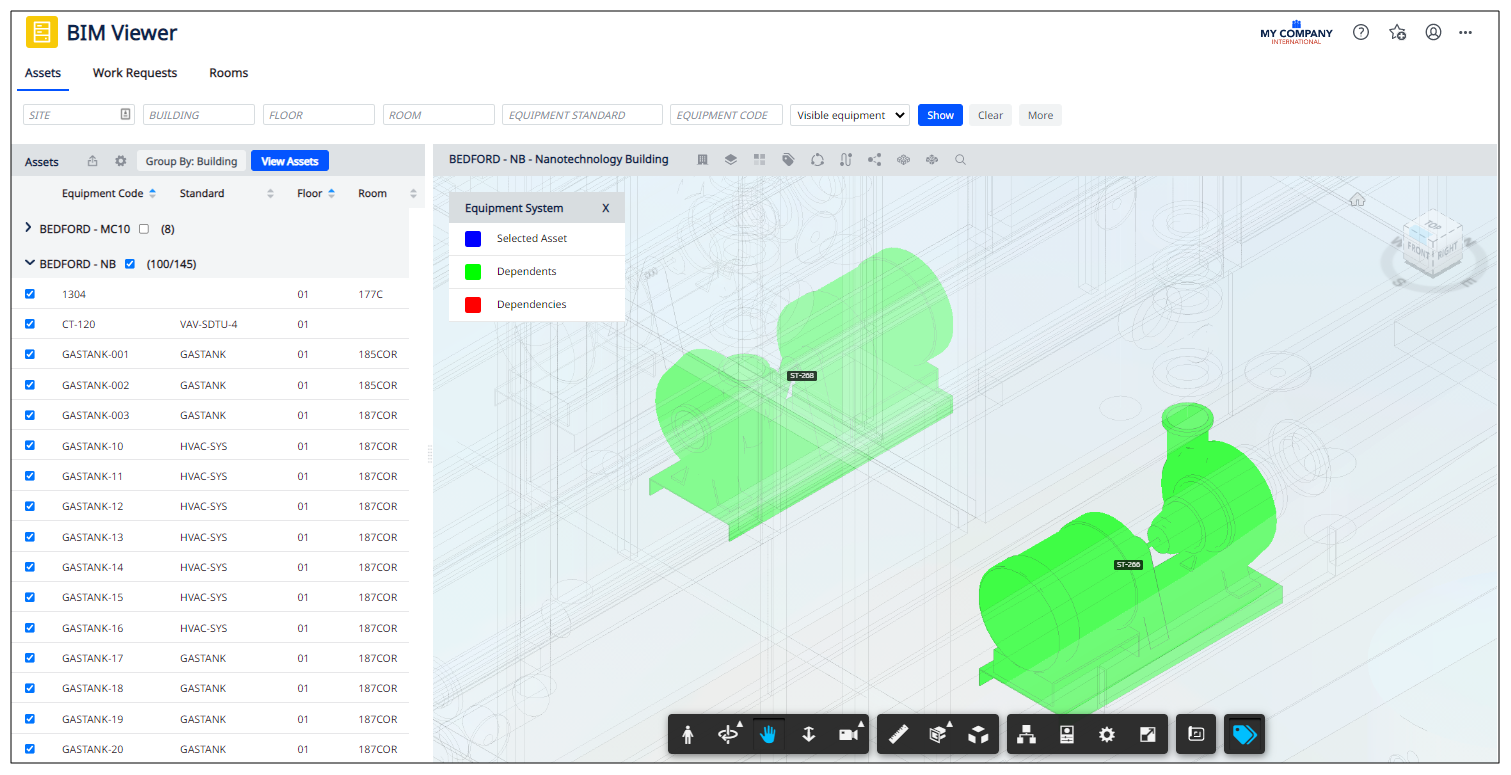

Una vez trazado un sistema de equipo, es posible que desee que el resaltado permanezca activo si usted carga un nivel específico. Ahora, una mejora de V.2023.01 cubre esta necesidad al conservar el resaltado de lo que se ha trazado a medida que usted va haciendo zoom en varios niveles del modelo BIM. Por ejemplo, suponga que ejecuta Trazar sistema de equipos la unidad de refrigeración CNDS-008 del edificio NB y el comando Trazar resalta dos bombas dependientes en el nivel 00 (nivel de cimientos). A continuación, elija el Nivel 00 de la lista de niveles; el modelo hará zoom sobre el nivel 00 y mostrará solo los componentes del sistema que se encuentren en dicho nivel: las dos bombas dependientes. Las bombas conservan el color del resaltado empleado al trazar.
