Novedades en Archibus V.2022.04

Visor BIM: explorar sistemas de equipos

Los equipos de los edificios a menudo forman parte de un sistema más grande, como un sistema climatización, un sistema de seguridad o un sistema de alarma contra incendios. Al examinar equipos individuales, normalmente hay que saber cómo encajan en su sistema general de equipos. El Visor BIM ahora permite ver los equipos según los sistemas a los que pertenecen. Cuando se analiza un equipo para sustituirlo o repararlo, los gestores pueden rastrear el sistema general al que pertenece para comprender el impacto total del cambio propuesto en un solo componente del sistema.

Utilice las funciones del sistema de equipos de Visor BIM para realizar tareas como:

• localizar e inspeccionar los activos que tienen trabajo de mantenimiento

• llevar a cabo la trazabilidad del sistema de equipos para el activo afectado

• identificar activos dependientes y dependencias

• comparar un sistema de equipos con el sistema mecánico o de fontanería completo desde Revit

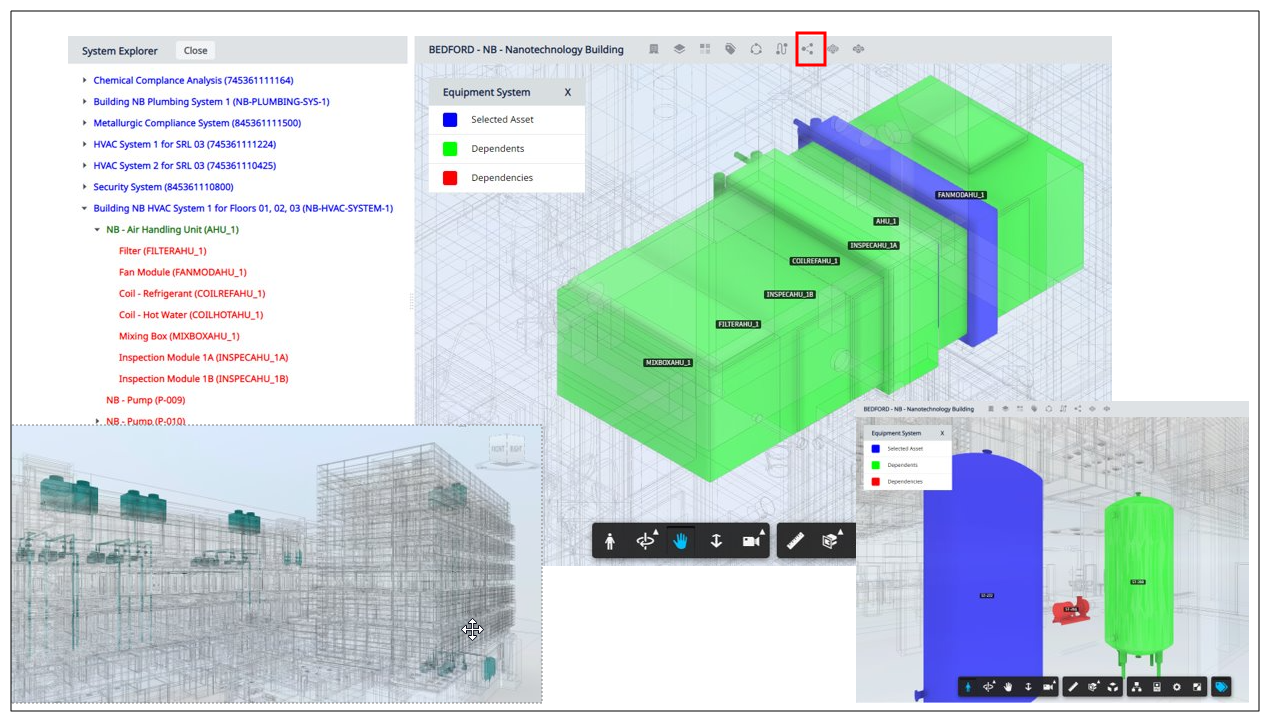

En la pestaña Activos, elija agrupar por sistemas del edificio; así podrá acceder al Explorador de sistemas, en el panel izquierdo. Haga clic en un sistema y el Visor BIM mostrará los componentes de nivel superior del sistema. Puede ver otros componentes del sistema a través del Explorador de sistemas (panel izquierdo) o del Visor (panel derecho).

• En el Explorador de sistemas, expanda la lista para ver los diversos componentes de un sistema. Al hacer clic en un elemento de la lista, el Visor lo amplía y lo resalta.

• En el Visor, seleccione cualquier elemento resaltado y use el comando Rastrear para ver el sistema del elemento. El menú Trazar ofrece comandos para hacer un seguimiento de todo el sistema, así como para trazar los dependientes y las dependencias de un elemento.

​

Detalles

Temas de ayuda

• Visor BIM: generalidades

• Trabajar con sistemas de equipos en el Visor BIM

Archivo de vista

• ab-bim-viewer.axvw

Rutas del Navegador

• Mantenimiento / Mantenimiento correctivo (Archibus SaaS)

• Activos / Activos / Gestor de activos (Archibus SaaS)

• Mantenimiento / Mantenimiento correctivo / Supervisor

• Activos / Activos / Gestor de activos

• Activos / Activos empresariales / Gestor de activos de instalaciones
